Aktuelles

Fachbeitrag in der Zeitschrift Ingenieurbiologie

Ingenieurbiologische Verbaumethoden von Hängen - Praxisbeispiele

Im Mitteilungsblatt für die Mitglieder des Vereins für Ingenieurbiologie Nr. 3/17 erschien ein Fachartikel von Martin Ammann zum Thema "Ingenieurbiologische Verbaumethoden von Hängen". Darin wird beschrieben, wie mit Stützkonstruktionen aus Rundholz in Kombination mit ingenieurbiologischen Verbaumethoden Schäden von Rutschungen oder Erosionsprozessen schnell und mit natürlichen Baustoffen saniert werden können. An Hand von Fallbeispielen werden wichtige Grundsätze dazu hervorgehoben.

Der ganze Artikel kann hier nachgelesen werden.

Mullernstrasse: Hangrost im Bau

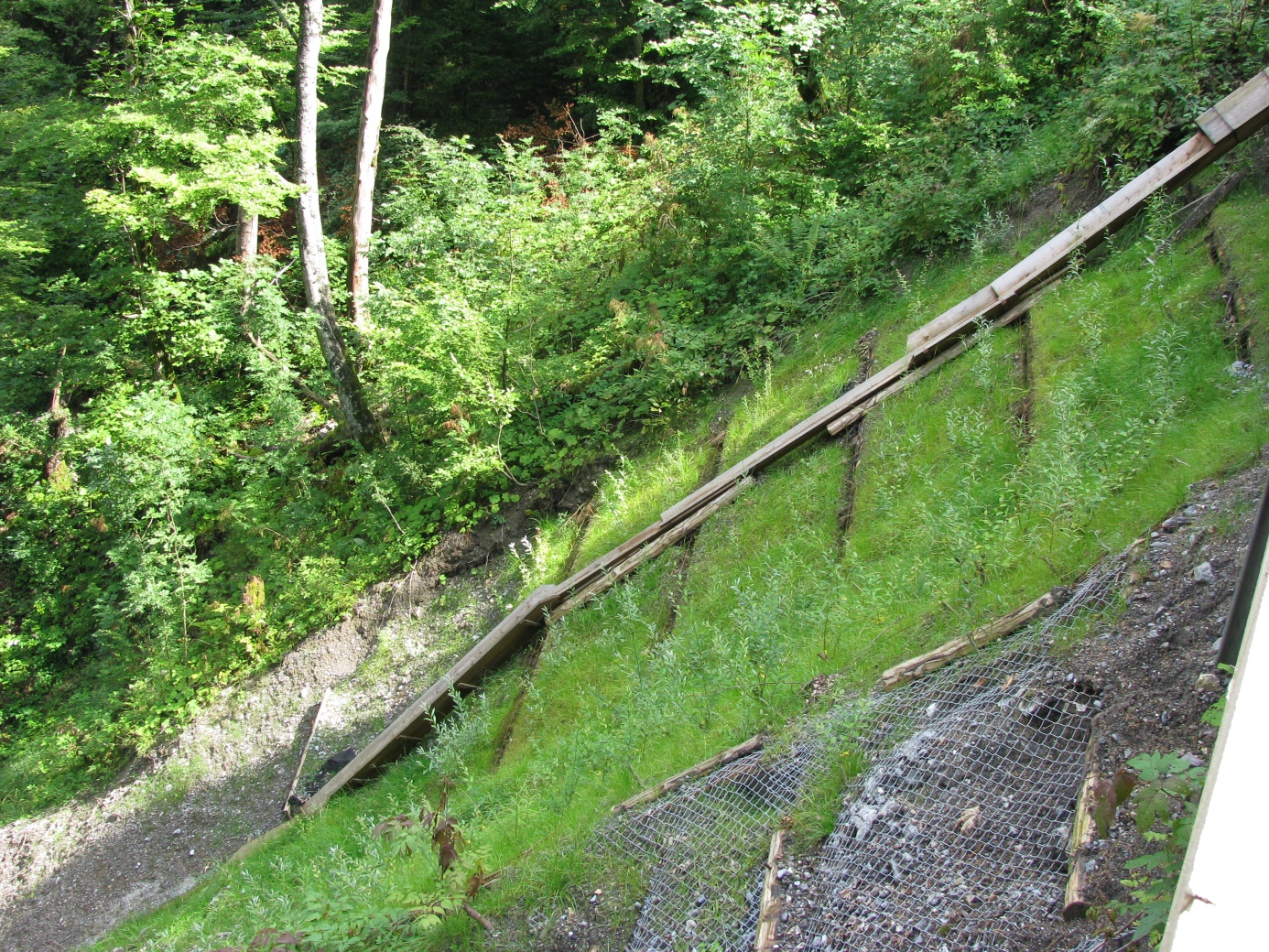

Begrünter Hangrost ein Jahr nach Bauvollendung.

Sanierung Krauchtalstrasse 2016/2017

Umfangreiche Sanierungsarbeiten sichern Abschnitte der Krauchtalstrasse

Im Spätherbst 2016 sowie im Frühjahr 2017 wurden umfangreiche Sanierungsarbeiten an der Krauchtalstrasse vorgenommen. Eine alte Bruchsteinmauer wurde mit Spritzbeton und Anker verstärkt, zwei Brückenwiderlager neu gesichert und im Chessel oberhalb der Felswand wurden Steinschlagschutznetze und ein Steinschlagvorhang montiert. Viele Arbeiten konnten nur am hängenden Seil oder mit Absturzsicherungen ausgeführt werden. Diese Arbeiten im sehr schwierigen Gelände waren für alle Beteiligten sehr herausfordernd. Die diversen Wintereinbrüche verzögerten die Arbeiten mehrere Male. Die ausgeführten Massnahmen machen die Krauchtalstrasse auf einem weiteren Abschnitt sicherer.

Strassenrand vorher
Menzi Muck am Bohren
Fertiger Betoncordon entlang des Strassenrandes
Spritzbetonwand
montiertes Steinschlagschutznetz
Bohren unter der Brücke
Montage der Steinschlagschutznetze

Sanierung alter Holzkasten

Eine instabile Stützkonstruktion aus Rundholz wird saniert.

Nach nur gerade 15 Jahren wies eine Stützkonstruktion aus Rundholz eine ungenügende Stabilität auf. Auf dem darüber liegenden Sitzplatz zeigten sich deutliche Setzungen und Sackungen. Die Rundhölzer waren schon sehr stark durch Braunfäule zersetzt.

Im Auftrag der Bauherrschaft haben wir einen Sanierungsvorschlag ausgearbeitet und begleiten deren Umsetzung. Auf der Baustelle herrschen sehr enge Platzverhältnisse. Auch müssen Lärm- und Staubemissionen möglichst stark minimiert werden.

Die Stützmauer vor der Sanierung
Von Braunfäule zersetztes Rundholz
Deutliche Setzungen auf dem Sitzplatz
Freigelegte Stützkonstruktion
Stark zersetzte Rundhölzer
Enge Platzverhältnisse
Vertikale Mikropfähle
Bohren der Rückanker
Bohrgerät
Der neue Sitzplatz
Die Stützmauer nach der Sanierung
Die neue Stützmauer von weitem
